HAN‑port på elmätaren – så använder jag den i mitt smarta hem

Varför jag använder HAN-porten på elmätaren

Jag använder HAN‑porten på min elmätare för att läsa av husets energiförbrukning i realtid. Genom att skicka datan direkt till mitt smarta hem med Home Assistant kan jag se exakt hur mycket el jag köper eller exporterar – utan att vänta på uppdateringar från nätbolaget. HAN‑porten uppdateras ungefär var tionde sekund, vilket gör att jag får snabb och detaljerad information direkt på min dashboard.

Ovan är ett bild från min Dashboard till Home Assistant där jag får in Import och Export via HAN porten. Info från solcellerna tar jag direkt från växelriktaren via MODBUS.

Mer om allt jag använder med Home Assistant finns på min huvudsida: Home Assistant Kontroller

Vad är Han-port

Han-porten är ett uttag på elmätaren och i mitt fall är uttaget ett RJ-12 uttag. HAN-porten kallas även ibland för P1-port och H1-port. HAN-porten är det lokala gränsnittet där jag som kund kan läsa av elförbrukningen nästan i realtid. Standarden har satts av Energiföretagen och mer om standarden finns på deras hemsida: https://www.energiforetagen.se/forlag/elnat/branschrekommendation-for-lokalt-kundgranssnitt-for-elmatare/

Kontakt på Han-porten

Det finns två olika sorter av kontakter på HAN-porten så det gäller att undersöka vilken jag har innan jag köper utrustning. Min Elmätare använder RJ12-kontakt men det finns även RJ45-kontakt. På min Elmätare står det tydligt att den använder RJ12. Se bild nedan.

Aktivering av HAN-porten

För mig var inte porten aktiverad när jag kopplade in min utrustning för att börja mäta. Där och då fick jag skicka ett mail till kundtjänst och be dom aktivera. Nu idag har mitt elbolag som jag använder en tjänst på deras portal där jag enkelt kan aktivera porten.

Felsökning av HAN-porten

Jag hade lite strul i början med att jag inte fick ut någon information från porten. Det visade sig vara att porten inte var aktiverad.

Hur läser jag av elförbrukning i realtid?

Eller realtid kanske det inte är. Information från HAN-porten uppdateras var 10:e sekund så det är ganska så exakt.

HAN-port elmätare Aidon

Bild på min Aidon Elmätare i skåpet. Här ser jag klart och tydligt HAN-porten och att min mätare använder RJ12 kontakt.

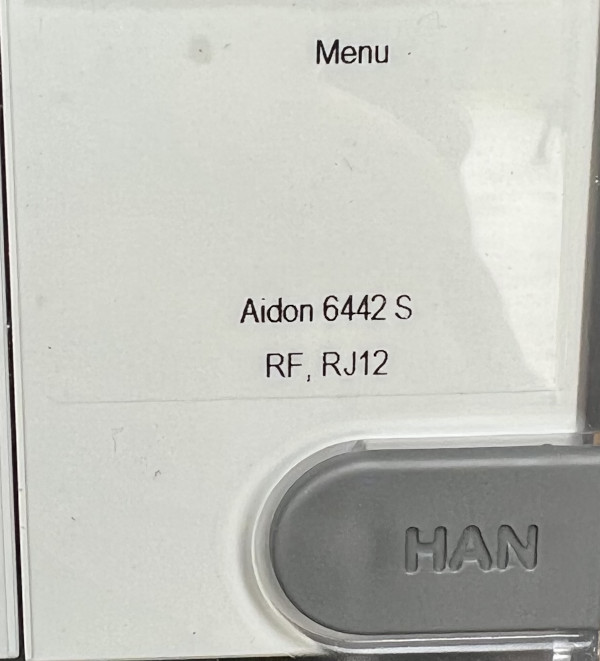

Han-porten på Aidon 6442 S. Porten sitter på framsidan och för att få fram RJ-12 kontakten viker jag bort gummiskyddet.

RJ12 Kabel

Utrustning för att läsa HAN-porten

Jag använder en HAN-port / P1 läsare från Energy Intelligence som fungerar mycket bra med Home Assistant. Det är en P1/Han-port läsare som är enkel att koppla in och komma igång med. Fördelen som jag ser med denna mätare är att den har både Ethernetport och Wifi ifall det är svårt med Wifi signalen i skåpet.

Jag var först skeptisk till Wifi då elmätaren sitter i ett plåtskåp men det fungerar mycket bra. Distansen till min Accesspunkt är ca 5 m och jag har inte haft några problem med signalen.

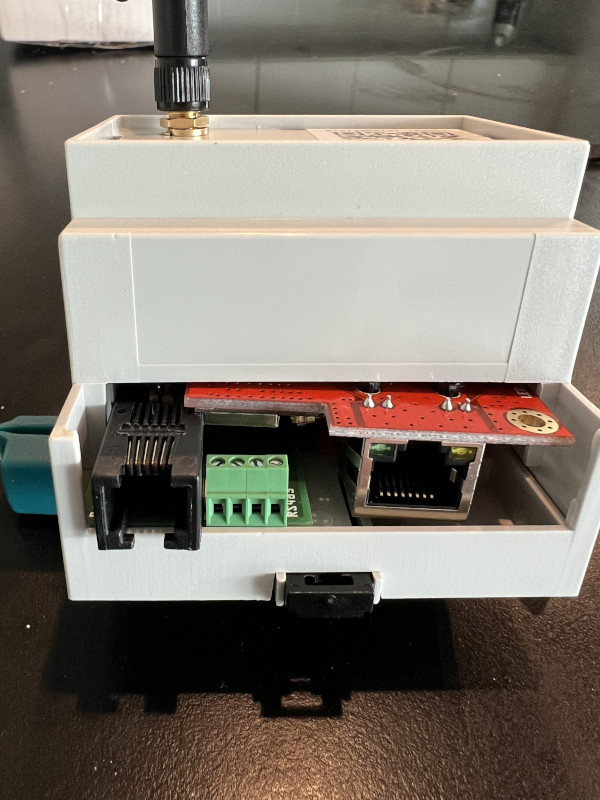

RJ-12 kontakt till vänster för HAN porten och Ethernetkontakt till höger för att koppla till hemmanätverket. Strömförsörjning sker med HAN-porten vilket betyder att jag inte behöver ha en extern strömkälla till utrustningen.

Hur kopplar jag HAN-porten till Home Assistant

Denna läsare skickar ut information genom MQTT som jag sedan läser i Home Assistant. I Home Assistant använder jag mig av integrationen AmsHan som generar sensorer som jag kan använda i Home Assistant.

Information från HAN-porten till Home Assistant

Jag använder mig av integrationen AmsHan som jag laddat ned via HACS i Home Assistant.

AmsHan ger mig följande sensorer som jag kan använda:

Active power export (Q2+Q3)
Active power import (Q1+Q4)
Cumulative hourly active export energy (A-) (Q2+Q3)
Cumulative hourly active import energy (A+) (Q1+Q4)
Cumulative hourly reactive export energy (R-) (Q3+Q4)
Cumulative hourly reactive import energy (R+) (Q1+Q2)
Current phase L1
Current phase L2
Current phase L3
Phase L1 voltage
Phase L2 voltage
Phase L3 voltage
Reactive power export (Q3+Q4)
Reactive power import (Q1+Q2)

Information från HAN-port på min Dashboard

På min Dashboard har jag placerat 3 stycken mätare. Import och Export genereras av HAN-porten. Importen kommer från sensorn Active power import (Q1+Q4) och exporten kommer från sensorn Active power export (Q2+Q3)

Lägger jag till importen och exporten På Home Assistant Energi dashboard kan jag även få information om förbrukningen per timme, dag, vecka, månad och år. Ett bra sätt att få statistik och jämföra mellan år, månader, veckor, dagar och timmar. För att lägga till sensorn på sidan Energi gpr jag till Inställningar -> Kontrollpanelen -> Energi. Här hittar jag en panel som heter Elnät och lägger till min sensor som jag ska använda från AmsHan i Nätförbrukning. Nu när jag har solceller kan jag även lägga till sensorn för att skicka till elnätet.

Cumulative hourly active import energy (A+) (Q1+Q4) lägger jag till i under Nätförbrukning

Cumulative hourly active export energy (A-) (Q2+Q3) lägger till under Skicka till elnätet

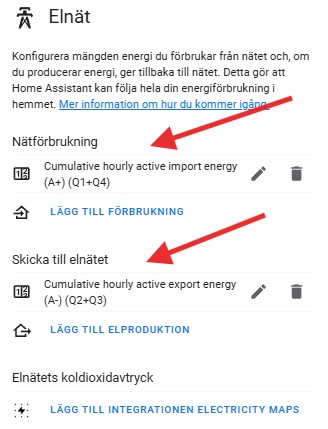

Lägga till sensorer för energi dashboard i Home Assistant

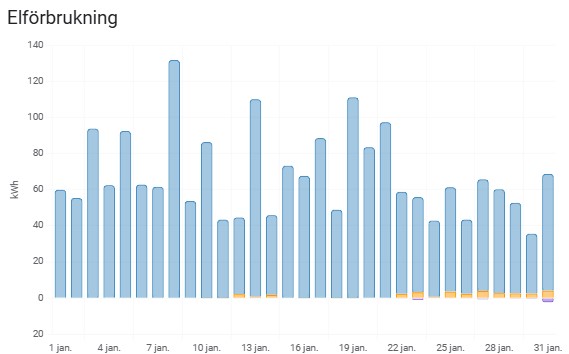

Elförbrukning information från HAN port

Priser från nordpool på energisidan

Priserna från nordpool kan jag få in på min energisida. Ser hur mycket jag har köpt för och hur mycket jag har sålt. Genom att lägga till sensorn nordpool i konfigureringen

Får jag upp kostnaden. Kan du så kostnad för dagen, veckan, månaden eller året.

Här finns ett inlägg om hur jag använder integrationen nordpool: Använder Nordpool elpriser i Home Assistant

Andra saker jag har gjort genom att hämta information från Han-porten

Det finns andra saker jag har gjort genom att hämta information från HAN-porten och sedan skapat automation för att trigga eller för att mäta energiförbrukning på vissa saker. Genom att använda sensorerna som mäter ström kan jag detektera när någon enhet startar eller avslutar.

Energiförbrukning på varmvattenberedaren med hjälp av HAN porten

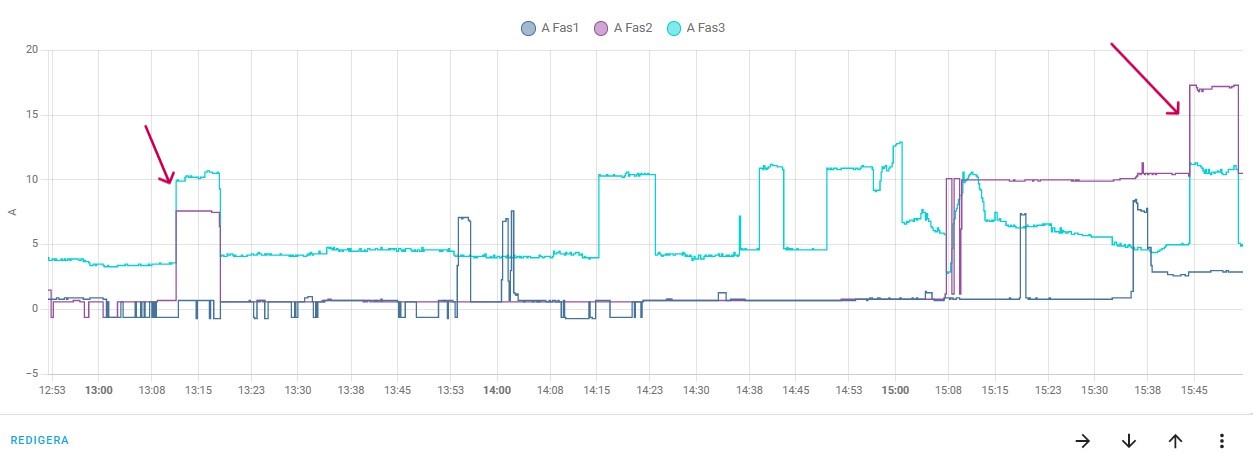

Innan jag hade en Shelly 3em ansluten till min varmvattenberedare använde jag information från HAN porten för att detektera när varmvattenberedaren startade och avslutade. Denna funktion fungerade OK men det fanns tillfällen den missade. Jag vet att varmvattenberedaren använder 2 faser och sedan använde jag funktionen Historik i Home Assistant för att se hur många A beredaren använder. Efter det skrev jag en automation för start och stopp och använde PowerCalc integrationen för att rapportera energi till Home Assistant.

Mer info om den automationen finns här: Mäta energiförbrukning på varmvattenberedaren med hjälp av HAN porten

Som sagt, denna automation använder jag inte längre då jag nu har en Shelly 3em ansluten.

HAN-porten hjälper mig när jag ska ladda bilen

Innan jag hade Information från min laddare till bilen använde jag information från HAN-porten för att se när bilen började ladda och avsluta. Precis likadant med varmvattenbeerdaren så fungerade automation OK men inte perfekt och den missade laddningen vid några tillfällen.

Mer information hur jag löste den automationen finns här: Information från HAN-porten hjälper mig när jag ska ladda bilen
