Trådburet LAN med Ethernetkabel Switch och patchpanel

Kommunikation sker via Ethernetkabel. Jag tycker att det är bästa och säkraste sättet om det finns höga krav på bandbredd samt låg latency (ping)
Nackdel: Kabeldragning
Huset jag bor i är byggt 80-talet och jag har dragit Ethernetkabel till varje rum vid renovation. Nu är de flesta rum bestyckade med 2st RJ45 uttag. Kabel har jag dragit på vinden till en Patchpanel och sedan till switchars som är kopplade till router.

24 portar patchpanel inhandlad på Kjell & Company – 19”-patchpanel UTP Cat. 6 24 portar.
1st 8 portar Unmanaged switch för datorer
1st 8 portar Unamanaged PoE switch för kameror

Mitt trådbundna nätverk 2021

Switchar i mitt hemmanätverk

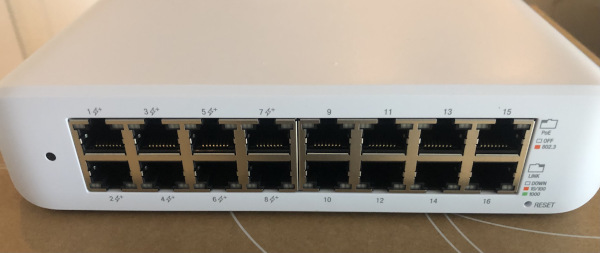

Jag använder ett antal switchar i mitt hemmanätverk. En 16portar Unifi Switch Lite 16
Totalt antal Portar: 16
8st GbE, 802.3at PoE+ RJ45 portar
8st GbE RJ45 ports
45W total PoE supply

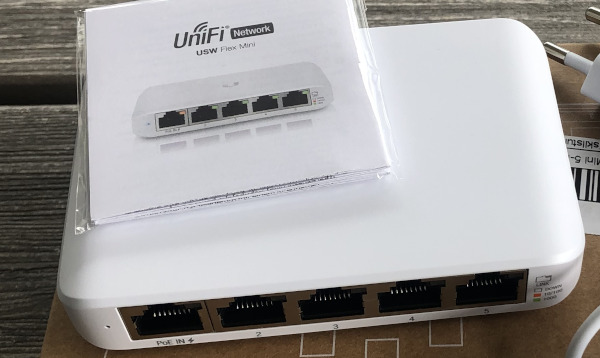

Tre stycken Unifi Switch Flex Mini

Gigabit Ethernet eller Fast Ethernet

Många enheter idag stödjer Gigabit Ethernet men jag har även produkter i mitt hem som använder Fast Ethernet. Vad är då skillnaden mellan Gigabit Ethernet och Fast Ethernet. Det som skiljer dessa standards åt är hastigheten, hur snabbt det går att kommunicera via kabel. Gigabit Ethernet stödjer 1 Gigabit per sekund medans Fast Ethernet stödjer 100 Megabit per sekund.

PoE – Power over Ethernet

PoE Power over Ethernet är en riktigt bra standard som jag använder i mitt nätverk. Med PoE kan jag få ström direkt genom Ethernetkabel för vissa produkter. Det betyder att jag inte behöver ha en extern strömkälla för enheten. Jag får ström genom ethernetkabeln samtidigt som enheten kommunicerar med mitt nätverk. Mina utomhuskameror och Accesspunkter ansluts på detta vis.

PoE Injector

Jag har ett ställe där switchen inte har PoE men enheten kan bara strömsättas med PoE. Lösningen då är att använda en PoE injector, PoE injector strömsätter jag från ett vanligt el-uttag och sedan finns det 2st ethernetportar. Den ena Ethernetporten kopplar jag till switchen och den andra till Enheten.

Nätverkskabel och kontakter

Ethernetkabel – Cat5e

Kabel som stödjer datahastigheter up till 1Gbps. Bandbredd 100Mhz

Ethernetkabel – Cat6

Kabel som stödjer datahastigheter upp till 1Gbps. Bandbredd 250Mhz.

Ethernetkabel – Cat6a

Kabel som stödjer datahastigheter upp till 10Gps. Bandbredd 500Mhz

UTP/FTP

Förkortningar som anger om kabeln är skärmad eller ej.
UTP = Unshielded twisted par
FTP = Foiled twisted par

RJ45 Kontakt för väggmontage

Har använt mig av ett RJ45 Modulärjack ifrån Schneider. Fördelen med detta uttag är att inga verktyg behövs för att klämma kabeln i kontakten. Finns även en tydlig beskrivning med färgkoder vilken standard som skall användas, T568A eller T568B. Själv har jag använt mig av T568B som är den vanligaste standarden

Nätverkskabel UTP

Patchpanel

Då jag har många rum/kontakter som är anslutna har jag samlat allt på ett ställe för att få lite ordning och reda.
Alla rum/kontakter ansluts till en patchpanel och därefter via patchkablar till switchar ->router. Här kan det behövas ett Slitsverktyg för att pressa ner kablarna i kontakterna.

Slitsverktyg

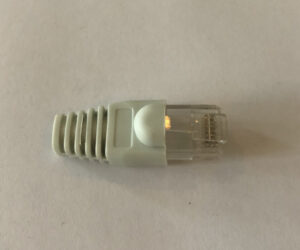

Tillverka egen Ethernetkabel med kontakt

Det går alldeles utmärkt att tillverka sin egna ethernetkabel och då behövs en Crimptång och en RJ45 kontakt.
