Styra belysning för sminkspegel

Belysning vid spegel med lampor från IKEA
Claes

Styr belysningen för sminkspegeln med Home Assistant, IKEA styrbar och platsautomation

Förra året byggde vi en sminkspegel till dottern. Kravet var en spegel med lampor runt om som gick att dimra. Vad vi gjorde var att koppla sminkspegeln till vårat smart hem system. Belysningen går nu att styra med IKEA styrbar, mobilen samt att belysningen släcks när personen som använder spegeln går till skolan.

Belysning vid spegel med lampor från IKEA

Vad använder vi för att styra belysningen

10st IKEA smarta lampor av modellen TRADFRI bulb E14 WS globe 470lm samt en IKEA STYRBAR.



IKEA styrbar mot svart bakgrund

Lamporna och fjärrkontrollen är kopplade till en Connect ZBT-1

Bild på Nabu casa Home Assistant Connect ZBT-1 Zigbee kontroller

Connect ZBT-1 är ansluten till en Raspberry Pi 5 som vi kör Home Assistant på. Som Zigbee integration använder vi ZHA (Zigbee Home Automation)
Raspberry Pi 5 med Ethernet och USB-C kabel

Gruppera lamporna i ZHA

Efter att jag har adderat lamporna till Home Assistant valde jag att skapa en grupp i ZHA. För att skapa en lampgrupp i ZHA går jag till inställningar -> Enheter och Tjänster -> Zigbee Home Automation -> Klickar på konfigurera och väljer grupper som är ett val längst upp på sidan. Nästa steg är att klicka på + Lägg till grupp. Välja ett gruppnamn och sedan skapa grupp som finns längst ner på sidan. Efter att det är klart går jag tillbaka ett steg och sedan väljer jag gruppen som jag skapat och börjar addera lamporna.

Skapa en lampgrupp i ZHA

Styra sminkspegelns belysning med IKEA Styrbar

Med en IKEA Styrbar kan belysningen tändas, släckas, dimras samt ändra färgton. Färgtonen vi ändra mellan är varmt ljus och kallt ljus.

IKEA styrbar mot svart bakgrund

För att gör det lite enklare att få Styrbar att fungera med lamporna använder jag mig av en blueprint som jag hittade här: ZHA – IKEA four button remote (Styrbar) for lights (E2001, E2002) – Blueprints Exchange – Home Assistant Community

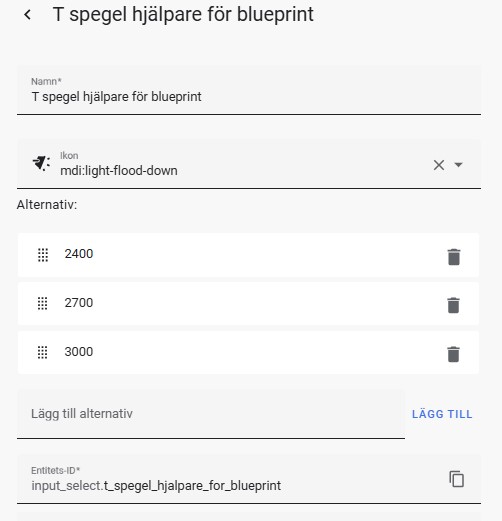

Jag har följt exemplet från användaren Kedminson. För att kunna ändra färgton så måste jag skapa en hjälpare som är av typen input select. I denna hjälpare har jag tre numeriska fält med 2400, 2700 och 3000. Efter att ha använt denna funktion ett tag har jag ändrat värdena till 2200, 2700 och 4000.

I blueprinten lägger jag till hjälparen som jag skapat i fältet Color and Temperature List

Styra sminkspegelns belysning med Mobilen

Belysningen för sminkspegeln går att styra med mobilen om vi nu skulle vilja det. Lamporna är grupperade i ZHA och styrningen sker i grupp men det går även att styra lamporna individuellt.

Klickar jag på symbolen som ser ut som en termometer kan ändra färgtemperatur på lamporna.

Platsautomation

Med hjälp av platsautomation i Home Assistant kan vi nu stänga av belysningen till sminkspegeln ifall den råkar vara på när personen lämnar huset. En praktisk liten detalj för att inte belysingen ska stå på över dagen.


Läs mer om mitt smarta hem system och funktioner jag använder: Home Automation och Smart Hem system
