Home Assistant Energy – Mäta Energiförbrukning i huset med pulsräknare
En produkt som jag saknar i mitt smarta hem är en pulsräknare för att mäta energiförbrukning i huset. När jag använde Vera Secure som kontroller till mitt smarta hem hade jag en pulsräknare från NorthQ men tyvärr fanns det ingen support för Athom Homey kontrollern. Jag har letat efter ett alternativ baserad på z-wave eller zigbee men tyvärr har jag inte hittat något som passar till mitt smarta hem. Det finns andra produkter på marknaden som t ex Aeotec energy meter men jag tycker att den är relativt dyr och jag behöver även hjälp med installation från en elektriker då det är en fast installation i elskåpet.
Pulsräknare för att läsa av energiförbrukning.
Mitt projekt att bygga en Pulsräknare kom efter ett att jag läst ett twitterinlägg ifrån Klaas Schoute som precis hade avslutat ett bygge av en pulsräknare för att just läsa av energiförbrukningen i huset.
Mitt projekt hittar ni här: Pulsräknare
Har använt pulsräknaren sedan i början på Maj 2021 och tycker att den har fungerat relativt bra men har haft svårt att få till en bra presentation på min Dashboard. Lösningen på mitt presentationsproblem verkar nu ändras med att Home Assistant precis släppte en ny release med just funktionen Energy usage och med Klaas Schoutes projekt som nu heter Home Assistant Glow
Home Assistant 2021.8.0 Feel the energy

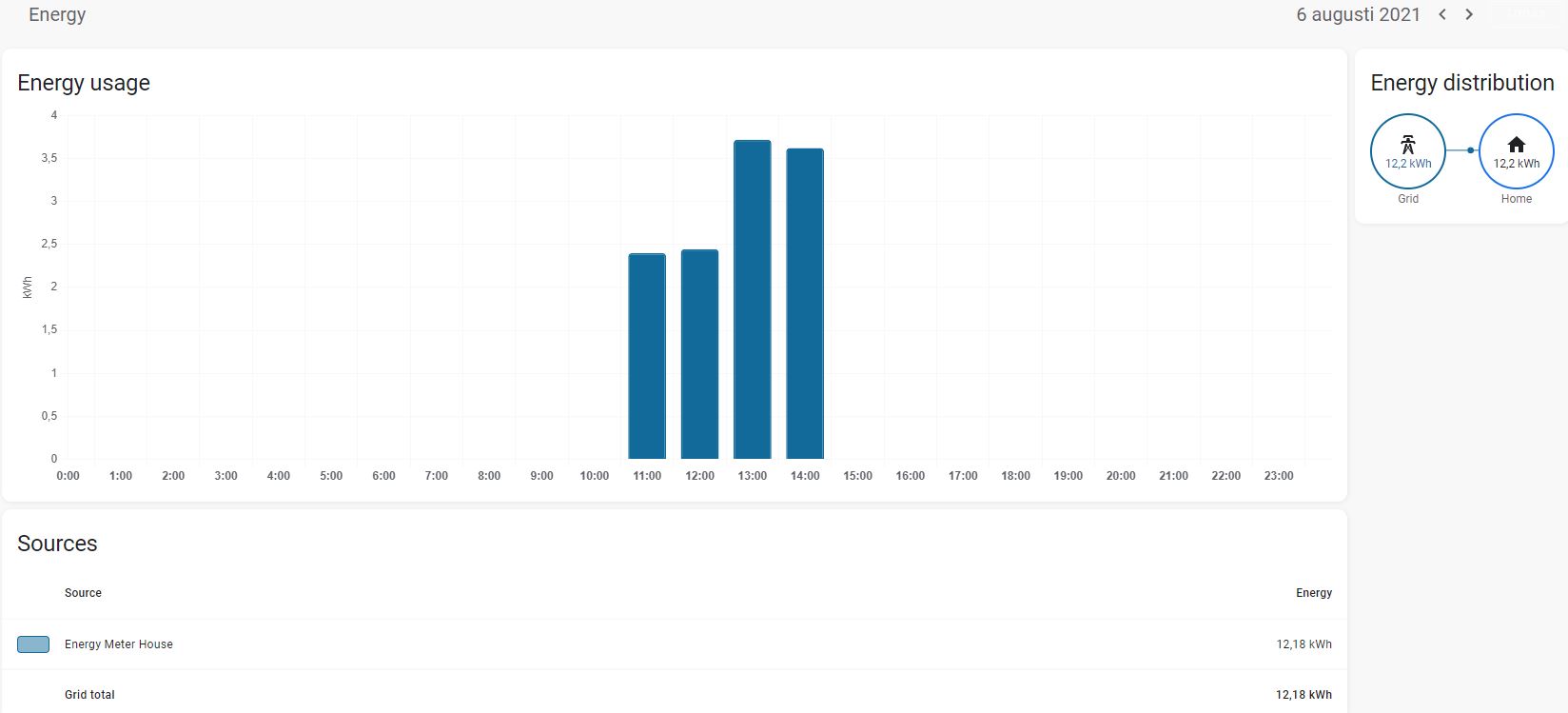

Med Home Assistant 2021.8.0 som jag installerade fick jag nu upp en ny meny: Energy
För att konfigurera och välja vilka enheter som Energy ska använda hittar jag inställningar i:
Konfiguration -> Energy -> Electricity grid
Uppdatering av grafen sker 1 gång per timme.
På min Dashboard har jag en mätare som visar data direkt från pulsmätaren.
Länk till Home Assistant blog Energy Management in Home Assistant:
https://www.home-assistant.io/blog/2021/08/04/home-energy-management/
Länk till Home Assistant Glow på github:
https://www.home-assistant.io/blog/2021/08/04/home-energy-management/

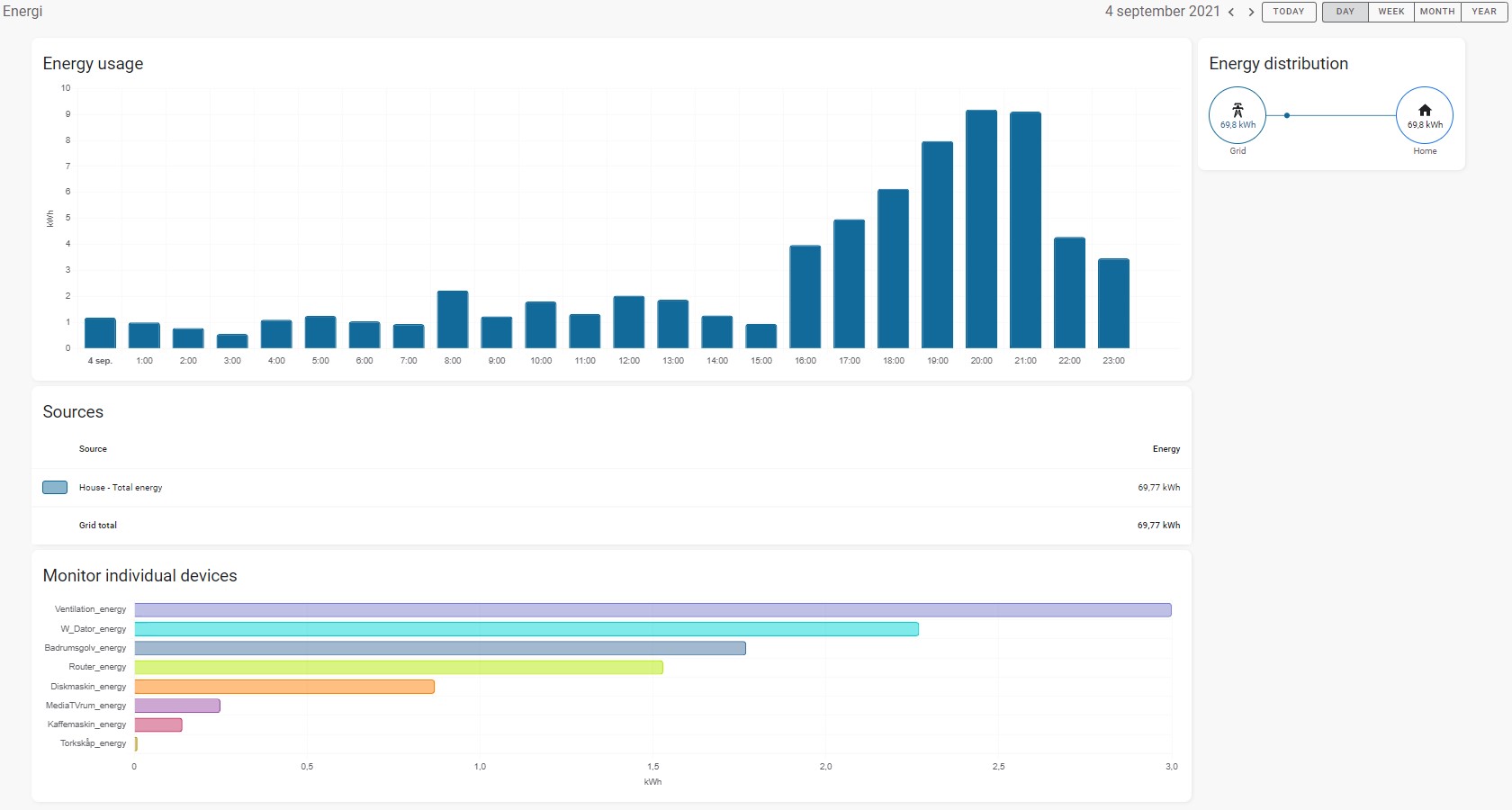

Home Assistant ver 2021.9.1 – Energianvändande över tid
Med Home Assistant 2021.9 uppdaterades energisidan med lite fler möjligheter med att se energianvändande över tid. Nu kan jag välja att se dagens energiåtgång, veckans, månadens eller årets.
Energiförbrukning Smart plugs
Det går även att få in energiförbrukningen för enskilda smartplugs om dessa har funktionen att rapporterar energi. Har några Fibaro smartplugs med denna funktion och jag ville få in dessa i Home Assistant Energy. Det var lättare sagt än gjort och här fick jag läsa på och ta del av kunskapen som finns på Home Assistant forum.
Först fick jag använda integrationen Riemann sum integral. Länk: Integration – Riemann sum integral – Home Assistant (home-assistant.io)
Följande fick jag lägga till i min configuration.yaml för att få min smartplug som mäter energi till till min TV, sonos och övrigt som är inkopplat till det uttaget.
Energiförbrukning i huset
Har nu använt pulsräknaren tillsammans med Home Assistant Energi under några månader för att mäta energiförbrukningen i huset och börjar nu jämföra lite resultat.

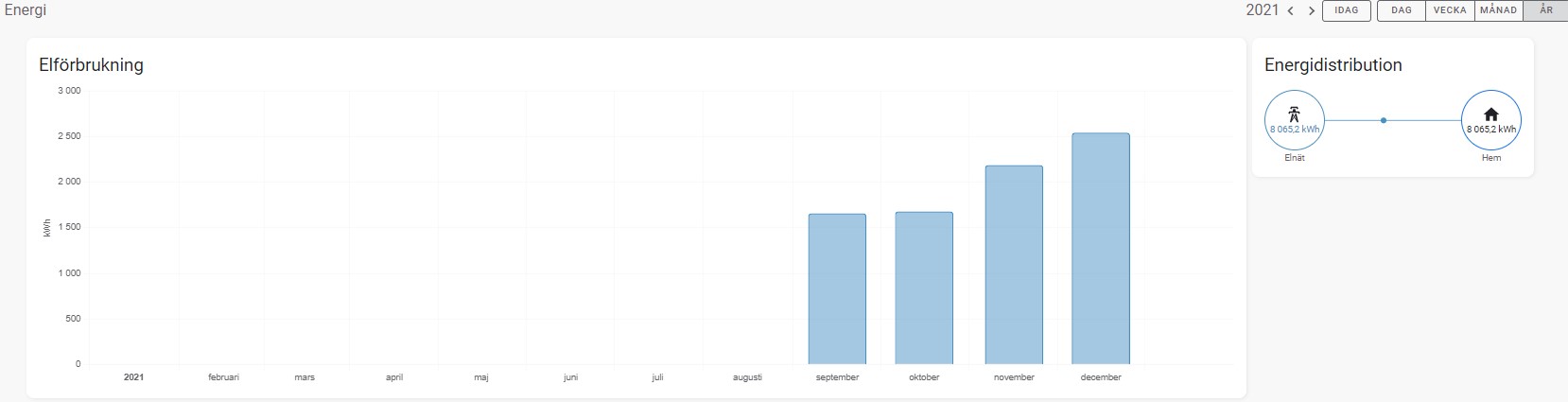

Bild från Home Assistant med statistik från September till December 2021. All data kommer från pulsräknaren som jag byggde.
September: 1658 kWh
Oktober: 1678 kWh
November: 2187 kWh
December: 2541 kWh
Nu loggade jag in på min elleverantörs hemsida för att se verklig data
September: 1531 kWh (diff 127 kWh)
Oktober: 1678 kWh (diff 0 kWh)
November: 2203 kWh (diff 16 kWh)
December: 2554 kWh (diff 13 kWh)

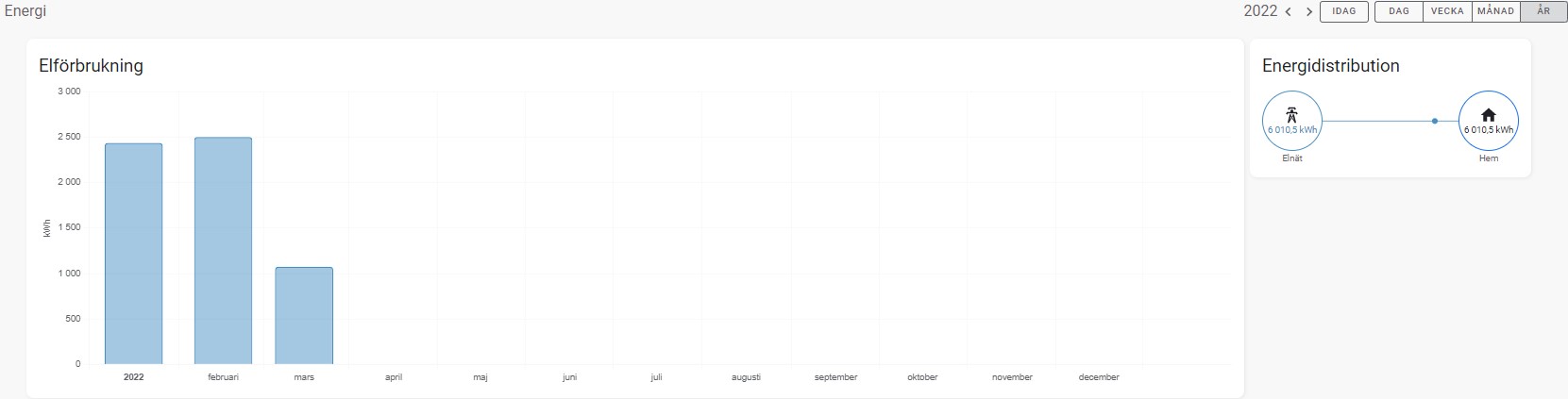

Bild från Home Assistant med statistik från Januari till 15:e Mars 2022. All data kommer från pulsräknaren som jag byggde.
Januari: 2434 kWh
Februari: 2500 kWh
Mars: 1072 kWh
Nu loggade jag in på min elleverantörs hemsida för att se verklig data
Januari: 2428 kWh (diff 6 kWh)
Februari: 2453 kWh (diff 47 kWh)
Mars: 975 kWh (diff 97 kWh)
Pulsräknaren diffar mot verkligheten
De värden som jag mäter med pulsräknaren och de verkliga värdena diffar en aning. Pulsräknaren är inte exakt och för att komma till rätta med detta så tror jag att jag behöver utrustning som kopplas in direkt på Elmätarens HAN-port. Mitt Elbolag har precis skickat ut information att de uppdaterar de nya elmätarna så att HAN-porten kan användas för lokalt bruk men tyvärr kommer det dröja lite för mig för jag väntar fortfarande på den nya versionen av elmätare ska installeras till mitt hus.
Även om pulsräknaren räknar lite fel så får jag ändock en riktigt bra uppskattning om energiförbrukningen i Huset, baserat på timmar, dagar, veckor, månader och år.
Han-port
Har nu fått en elmätare med HAN-port för att kunna läsa ut mer exakt information.
Nu ska den få sitta i några veckor och sedan ska jag kontrollera siffrorna för att se hur exakt den mäter
Uppdatering 2022-01-16
När jag uppdaterade Home Assistant till ver 2021-12 har konfiguration tagits bort från UI.
Customize.yaml går fortfarande att använda.
Uppdatering 2022-03-15
Uppdaterat med energiförbrukning, jämför verklig förbrukning och resultat från pulsräknaren
Uppdatering 2022-05-08
Har nu fått en ny elmätare och beställt en P1 läsare.
Uppdatering 2022-05-08
Har nu fått igång HAN-porten med en P1 läsare
Ett annat inlägg där jag försöker få en överblick på strömförbrukningen i huset: Strömförbrukning i huset
